Jako dostawca rur bez szwu A106 Gr B często otrzymuję zapytania dotyczące wymagań dotyczących badań radiograficznych dla tego typu rur. Badania radiograficzne (RT) to nieniszcząca metoda badań szeroko stosowana w kontroli jakości rur w celu wykrycia wad wewnętrznych, takich jak pęknięcia, porowatość i brak wtopienia. Na tym blogu omówię wymagania dotyczące badań radiograficznych rury bez szwu A106 Gr B, zapewniając kompleksowe zrozumienie tego kluczowego aspektu.
Zrozumienie rury bez szwu A106 Gr B
Rura bez szwu A106 Gr B to rura ze stali węglowej powszechnie stosowana w zastosowaniach wysokotemperaturowych i wysokociśnieniowych, takich jak elektrownie, rafinerie i przemysł petrochemiczny. Jej bezszwowa struktura zapewnia lepsze właściwości mechaniczne i niezawodność w porównaniu do rur spawanych. Skład chemiczny A106 Gr B zazwyczaj obejmuje pierwiastki takie jak węgiel, mangan, fosfor, siarka, krzem i miedź, które wpływają na jego wytrzymałość i odporność na korozję.
Znaczenie badań radiograficznych
Badania radiograficzne odgrywają kluczową rolę w zapewnieniu jakości i bezpieczeństwa rur bez szwu A106 Gr B. Wewnętrzne wady rury mogą zagrozić jej integralności strukturalnej, prowadząc do potencjalnych awarii podczas eksploatacji. Awarie te mogą skutkować kosztownymi przestojami, zagrożeniami dla środowiska, a nawet zagrożeniem życia ludzkiego. Wykonując badania radiograficzne jesteśmy w stanie wykryć wady niewidoczne na powierzchni, co pozwala na podjęcie działań korygujących przed oddaniem rur do użytku.
Normy badań radiograficznych dla rur bez szwu A106 Gr B
Badania radiograficzne rur bez szwu A106 Gr B są zwykle przeprowadzane zgodnie z odpowiednimi normami branżowymi. Jedną z najczęściej przywoływanych norm jest ASTM E94, która zawiera wytyczne dotyczące przeprowadzania badań radiograficznych. Niniejsza norma obejmuje ogólne wymagania dotyczące sprzętu radiograficznego, obróbki błon i jakości obrazu.
Oprócz ASTM E94 mogą mieć zastosowanie także inne normy, w zależności od konkretnego zastosowania i wymagań klienta. Na przykład sekcja V kodeksu kotłów i zbiorników ciśnieniowych ASME zawiera szczegółowe zasady badań radiograficznych materiałów stosowanych w kotłach, zbiornikach ciśnieniowych i systemach rurociągów.
Procedura testowania
Procedura badań radiograficznych rury bez szwu A106 Gr B zazwyczaj obejmuje następujące etapy:
Przygotowanie
Przed badaniem powierzchnię rury należy oczyścić z brudu, rdzy i farby, które mogą mieć wpływ na jakość zdjęcia rentgenowskiego. Następnie rurę znakuje się, wskazując obszary, które mają zostać poddane testowi.
Konfiguracja radiograficzna
Źródło promieniowania, takie jak aparat rentgenowski lub izotop radioaktywny, umieszcza się po jednej stronie rury, a błonę radiograficzną lub detektor cyfrowy po drugiej stronie. Odległość pomiędzy źródłem, rurą i detektorem jest starannie dostosowywana, aby zapewnić odpowiednią ekspozycję.
Narażenie
Źródło promieniowania emituje promieniowanie, które przechodzi przez rurę i odsłania folię lub detektor. Czas i intensywność ekspozycji określa się na podstawie grubości rury, materiału i rodzaju użytego źródła promieniowania.
Obróbka filmu (jeśli używasz filmu)
Jeśli używana jest klisza radiograficzna, należy ją poddać obróbce w ciemni przy użyciu szeregu środków chemicznych w celu wywołania ukrytego obrazu. Obrobiona folia jest następnie suszona i sprawdzana pod kątem wad.
Cyfrowa analiza obrazu (w przypadku korzystania z detektora cyfrowego)
W przypadku użycia detektora cyfrowego obraz jest rejestrowany bezpośrednio i można go analizować za pomocą specjalistycznego oprogramowania. Oprogramowanie może poprawić jakość obrazu i pomóc w wykrywaniu i określaniu wielkości wad.
Ocena wady
Zdjęcia rentgenowskie oceniane są przez wykwalifikowanego radiologa zgodnie z kryteriami akceptacji określonymi w odpowiednich normach. Wady klasyfikuje się na podstawie ich rodzaju, rozmiaru i lokalizacji, po czym podejmowana jest decyzja, czy rura spełnia wymagania jakościowe.
Kryteria akceptacji
Kryteria akceptacji rury bez szwu A106 Gr B w badaniach radiograficznych opierają się na rozmiarze, liczbie i rozmieszczeniu wad. Na przykład akceptowalne mogą być małe, pojedyncze wady, podczas gdy duże lub skupione wady mogą skutkować odrzuceniem rury. Konkretne kryteria akceptacji mogą się różnić w zależności od zastosowania i wymagań klienta. Ogólnie rzecz biorąc, celem norm jest zapewnienie, że rura ma wystarczającą wytrzymałość i integralność, aby wytrzymać oczekiwane warunki pracy.
Porównanie z innymi typami rur

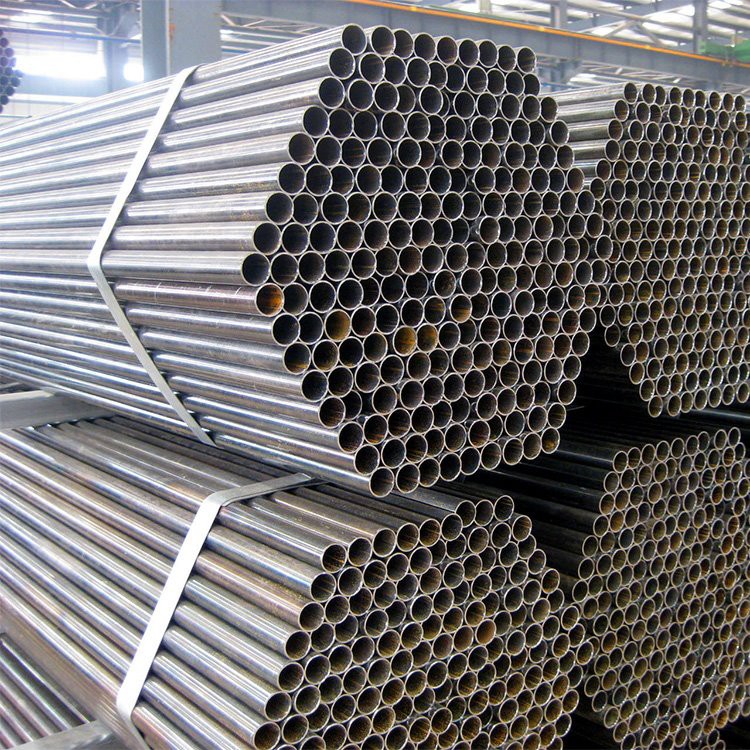

Interesujące jest porównanie wymagań dotyczących badań radiograficznych rury bez szwu A106 Gr B z innymi typami rur. Na przykład,Rura Astm A335 P11to rura ze stali stopowej chromowo-molibdenowej stosowana w zastosowaniach wysokotemperaturowych. Wymagania dotyczące badań radiograficznych dla rury A335 P11 mogą się różnić ze względu na różne właściwości materiału i warunki użytkowania. Podobnie,Rura spawana A53 Erwma połączenie spawane, a badania radiograficzne mogą skupiać się bardziej na jakości spoiny. IRura bez szwu API 5L J55, który jest stosowany w przemyśle naftowym i gazowym, może mieć szczególne kryteria akceptacji związane z jego zastosowaniem w trudnych warunkach.
Wyzwania w badaniach radiograficznych
Badania radiograficzne rur bez szwu A106 Gr B wiążą się z kilkoma wyzwaniami. Jednym z głównych wyzwań jest wykrywanie małych wad, szczególnie w rurach grubościennych. Tłumienie promieniowania wzrasta wraz z grubością rury, co utrudnia uzyskanie wyraźnych obrazów wewnętrznych wad. Kolejnym wyzwaniem jest interpretacja zdjęć rentgenowskich, ponieważ różne rodzaje wad mogą mieć podobny wygląd na kliszy lub obrazie cyfrowym. Wymaga to od radiologa dużego doświadczenia i przeszkolenia, aby móc dokładnie zidentyfikować i ocenić wady.
Nasze zaangażowanie jako dostawcy
Jako dostawca rur bez szwu A106 Gr B jesteśmy zobowiązani do dostarczania produktów wysokiej jakości, które spełniają lub przekraczają standardy branżowe. Posiadamy dobrze wyposażone laboratorium badawcze, w którym znajduje się najnowocześniejszy sprzęt do badań radiograficznych oraz zespół wykwalifikowanych radiologów. Nasz proces testowania jest ściśle kontrolowany, aby zapewnić dokładność i wiarygodność wyników testów. Ściśle współpracujemy z naszymi klientami, aby zrozumieć ich specyficzne wymagania i zapewnić dostosowane do indywidualnych potrzeb rozwiązania.
Kontakt w sprawie zakupu i konsultacji
Jeśli są Państwo zainteresowani zakupem rury bez szwu A106 Gr B lub mają Państwo jakiekolwiek pytania dotyczące wymagań dotyczących badań radiograficznych, prosimy o kontakt. Zawsze chętnie udzielimy Państwu szczegółowych informacji i fachowej porady. Nasz doświadczony zespół sprzedaży może pomóc w wyborze odpowiedniej rury do Twojego zastosowania i zapewnić sprawny proces zakupu.
Referencje
- ASTM E94: Standardowa praktyka badań radiograficznych
- Kodeks ASME dotyczący kotłów i zbiorników ciśnieniowych, sekcja V: Badanie nieniszczące
